1.設計依據
GB 50736-2012《民用建筑供暖通風與空氣調節設計規范》
GB 50034-2013《建筑照明設計標準》
GB/T50378-2019《綠色建筑評價標準》
JGJ/T229-2010《民用建筑綠色設計規范》
GB 50189-2015《公共建筑節能設計標準》
GB/T 26759-2011《中央空調水系統節能控制裝置技術規范》
GB51348-2019《民用建筑電氣設計標準》
GB/T 18883-2002《室內空氣質量標準》
JGJ/T 461-2019《公共建筑室內空氣質量控制設計標準》

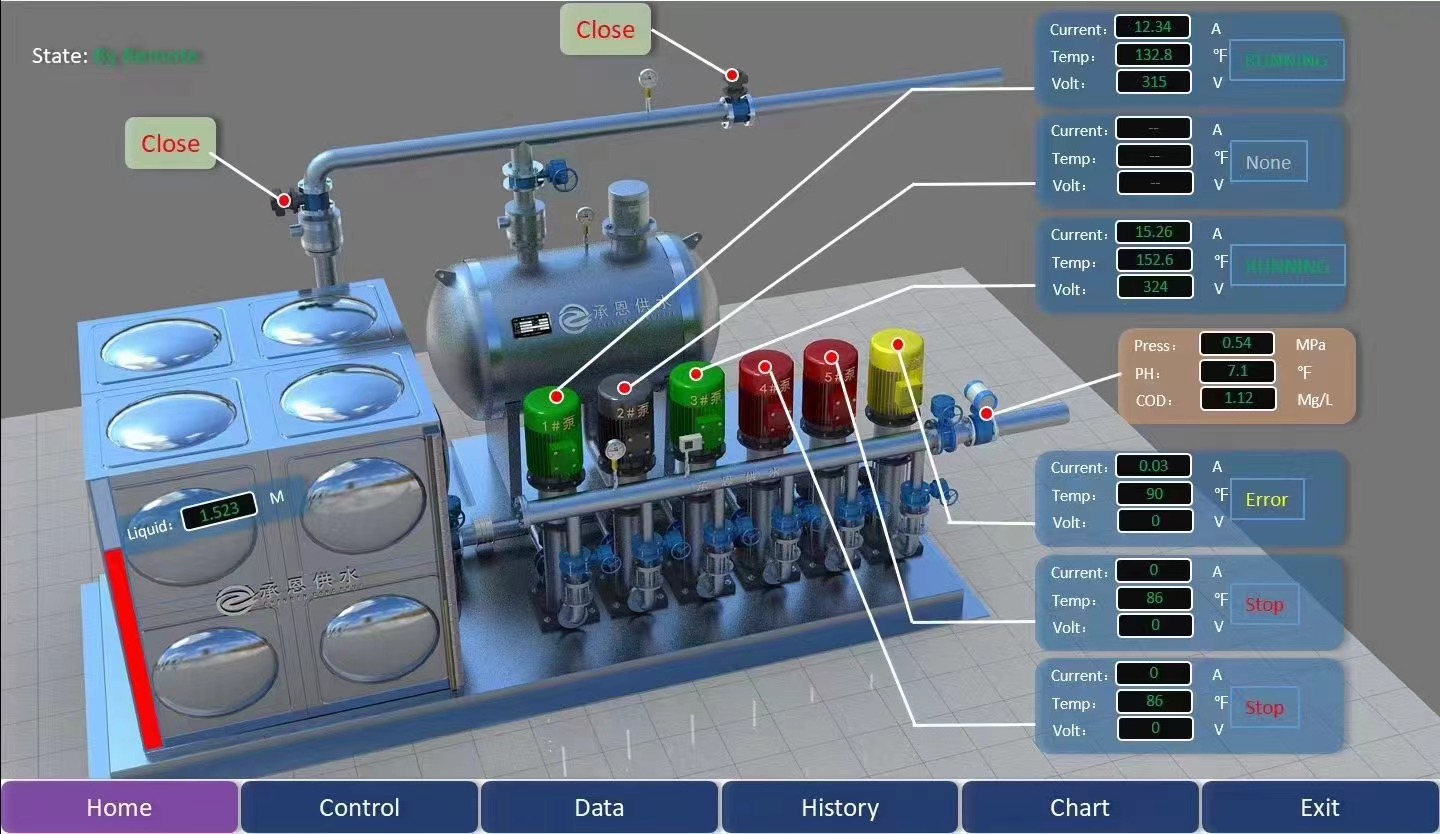

2.系統采用集散型計算機控制,即集中監視、分散控制。系統網絡結構分為三級:第一級為中央工作站及服器,即管理層,一般設于消防控制室,管理層網絡采用TCP/IP以太網通信方式;第二級為直接數字式控制器(DDC)即控制層,控制層網絡采用RS485技術;第三級為采集現場信號的傳感器和執行機構,即現場設備通過線路與控制器I/ ○口連接。直接數字式控制器(DDC)、傳感器及執行機構隨被控設備就地設置。系統主要對建筑的公用設備進行監控與管理,如中央空調系統(新風/空調機組等)、給排水系統(排水泵等)、通排風系統(送/排風機)、電梯系統等。(控制要求詳見BA原理圖及暖通要求)其中多聯機空調系統、供配電系統、發電機組通過其預留通訊接口,經網關接入樓控系統進行集中監控。(需相關廠家開放標準通訊接口及協議)
智能照明系統設計說明
1.設計依據GB 50034-2013《建筑照明設計標準》
GBT50378-2019《綠色建筑評價標準》
JGJ/T 229-2010《民用建筑綠色設計規范》
高亮度(或100%亮度)的照明場景,開啟和關閉的延時時間可以自已設定,這樣可以真正做到“人(車)來燈亮”“人(車)走燈滅”的效果,并且能節約電能。也可根據實際照明及車輛的使用情況,將一天的照明分為幾個時段,通過軟件的設置,在這些時段內,自動控制燈具開閉的數量。達到控制區域不同的照度方式以供照明,這樣使光的照明既得到了有效的利用,又減少了電能的浪費,保護了燈具,延長了燈具的使用壽命。
5.另外通過安裝在電井處的現場場景控制面板,根據特殊情況,隨時切換不同場景,以適應各種情況下GB50189-2015《公共建筑節能設計標準》GB 51348-2019《民用建筑電氣設計標準》對燈光的要求。通過照度感應器可適當降低照度,節省能耗。夜晚,隨著外界光照度的減弱,泛光照明在自動開啟。當雨天、陰天或者晴天,不同的自然環境下,通過軟件的設置,在這些相對應的照度值內,自動控制燈具開關的數量。達到控制區域不同的照度方式以供照明,這樣使燈光的照明既得到了有效的利用，又大大地減少了電能的消耗,保護了燈具,延長了燈具的使用壽命。如有特殊需要,可在管理室用按鍵開關,手動開啟或關閉照明。當符合了自動控制的要求時,系統會自動恢復到自動運行的狀態，據需求進行開關,另外可預設多種燈光場景,做到節能和智能管理。
2.對公共區域燈光采用智能控制,可根據使用要求,合理地采取分區、分組、集中和分散等控制,并根6.泛光照明,平時在系統中央控制主機的作用下,泛光照明處于自動控制狀態。白天,由于有日光，
3.地上區域被動紅外動靜控制,對公共區域內人的活動狀況進行自動識別并做出動作,打開所需燈光，最大限度節約能源。識別的靈敏度和延時時間參數可以按實際需求進行設置。在采光充足的地方設置照度傳感器(感應面上需無任何障礙物)當檢測到室外照度低于設定值時,打開所需區域燈光。
4.在車庫停車位處設置紅外探測器,當有人或車輛經過時,通過紅外探測器,可以啟動系統設定好的燈無需手動復位。光場景。在沒有人或車輛經過時系統維持低亮度(或關閉)的照明場景;當有人或車輛經過時啟動較7.在監控室內設置智能照明系統主機,通過管理軟件分別對各區域的照明回路進行遠程集中監控。
能耗監測系統
a.能耗監測系統包括:用能信息采集、信息通信和能效管理系統;系統能對各用能設備和系統實施信息采集、顯示、分析、處理、維護及優化管理具有實時性、全局性、系統性和可控性的能效綜合管理功能;通過建筑設備節能控制與管理系統平臺的集成、實現與建筑設備管理的關聯,通過對各用能設備和系統的測控、節能、能源分配和能耗成本的經濟性進行分析,形成系統最優整合。
b.各變電站出線回路裝設的多功能數顯表,對空調用電、動力用電、照明插座用電和特殊用電等四項分類統計。各低壓出線開關具備監測有功功率或電流和有功電度計量及數據遠傳的功能。
2、智能電力儀表(帶通訊接口),安裝于各配電箱(柜)內,通訊總線采用RVSP21.5mm2屏蔽雙絞線,沿弱電線槽或穿SC20管沿墻敷設。能耗采集器每個總線接 口最多可接15個表具(手拉手連接),總線通訊距離不得超過200m。能耗采集箱(內置能耗采集器)由AC22OV電源供電,采用RW32.5mm2線纜。另外智能水表、冷熱量表、燃氣表的耗量采集,通訊總線采用RVSP2*1.5mm2+RW2 *1.5mm。
